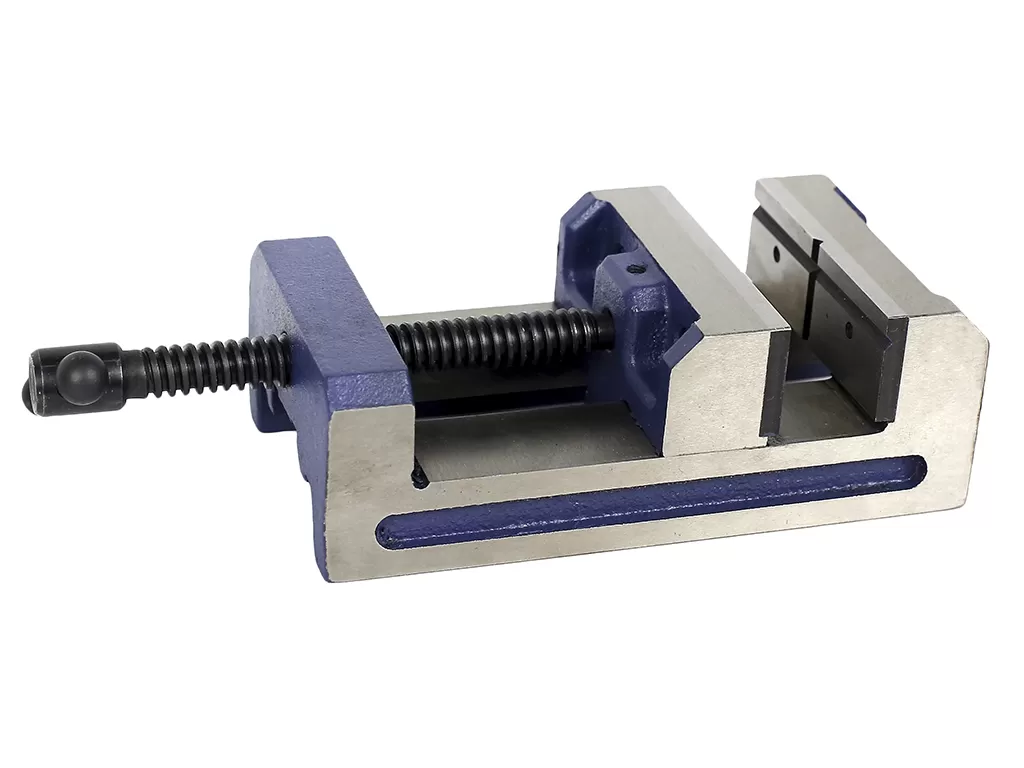

Тиски Metal Master ТИС 100
- Previous
- Next
1. НАЗНАЧЕНИЕ
Тиски станочные инструментальные сверлильные неповоротные предназначены для использования на фрезерных, строгальных, шлифовальных, станках для крепления обрабатываемых деталей и заготовок. Применяются в единичном, мелко- и среднесерийном производстве.
Тиски типа ТИС обеспечивают точный зажим и позиционирование заготовки.
Левая и правая стороны и задняя часть тисков обработаны с высокой точностью. Все скользящие поверхности губок и ходовой винт шлифуются для бесперебойной работы.
Стационарная губка рифленая в горизонтальном и вертикальном положениях. Пазы на левой и правой стороне основания предназначены для надежного крепления тисков к столу.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Тиски изготавливаются в соответствии с ISO 9001.
Установка тисков на столе станка осуществляется с помощью болтов (в комплект поставки не входят).
2.2. Основные параметры и размеры тисков приведены в таблице 1.
Таблица 1.
| Модель | ТИС 100 |
|---|---|
| Ширина губок, мм (А) | 100 |
| Высота губок, мм (В) | 38 |
| Максимальная ширина раскрытия, мм (С) | 100 |
| Высота, мм (Н) | 68 |
| Длина, мм (L) | 305 |
| Ширина, мм (W) | 100 |
| Упаковочные размеры, мм | 260*240*280 |
| Масса, кг | 4,2 |
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на стол станка, их необходимо расконсервировать.
3.2. Установить тиски на стол станка, закрепить болтами, шпонками, прихватами по ГОСТ 13152.
3.3. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой. Условия эксплуатации тисков – ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию тисков.
3.4. Отрегулировать тиски с помощью установочного винта в середине подвижной губки регулировкой зазора между гайкой и корпусом.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- тиски в сборе;
- паспорт.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Отверстие головки винта должно иметь с двух сторон фаски для предохранения рук рабочего от защемления.
5.4. Крепление тисков должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.5. Запрещается применять ударную нагрузку на рукоятку тисков при зажиме и удлинении рукоятки. Это приводит к снижению точностных характеристик тисков и поломкам ходового винта.
5.6. Тиски должны выдерживать проверку на прочность с превышением усилия зажима на 25%.
